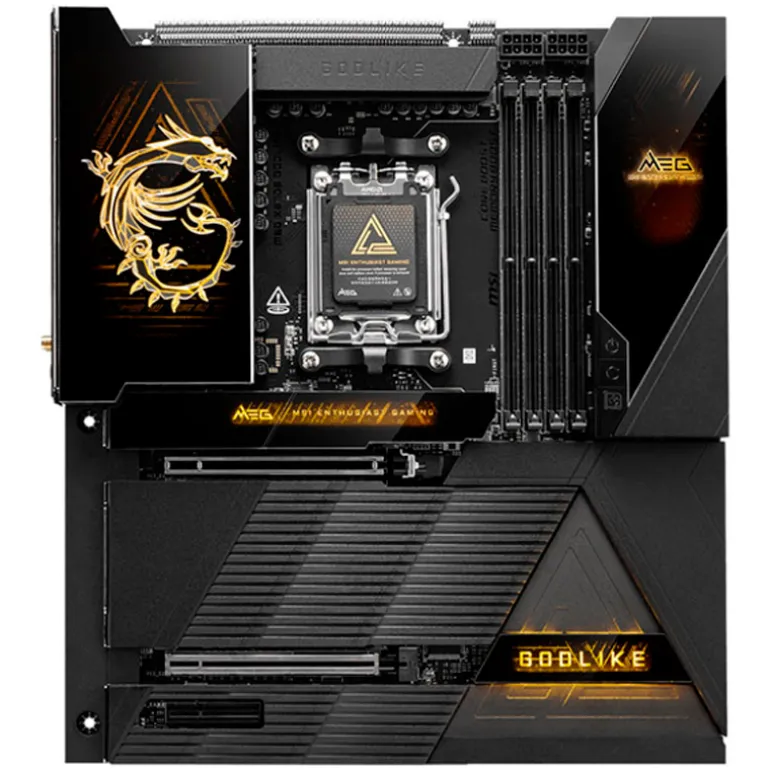

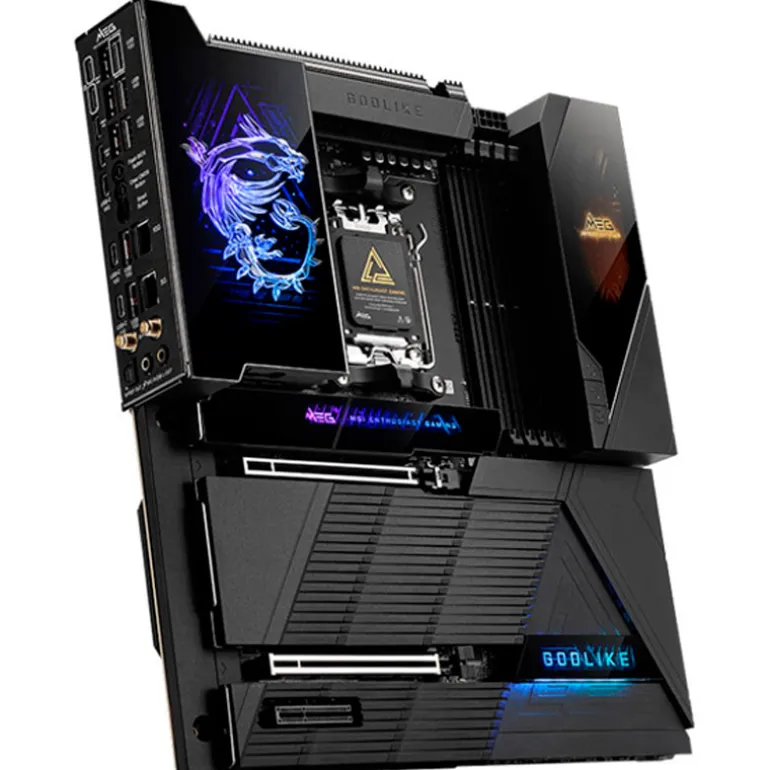

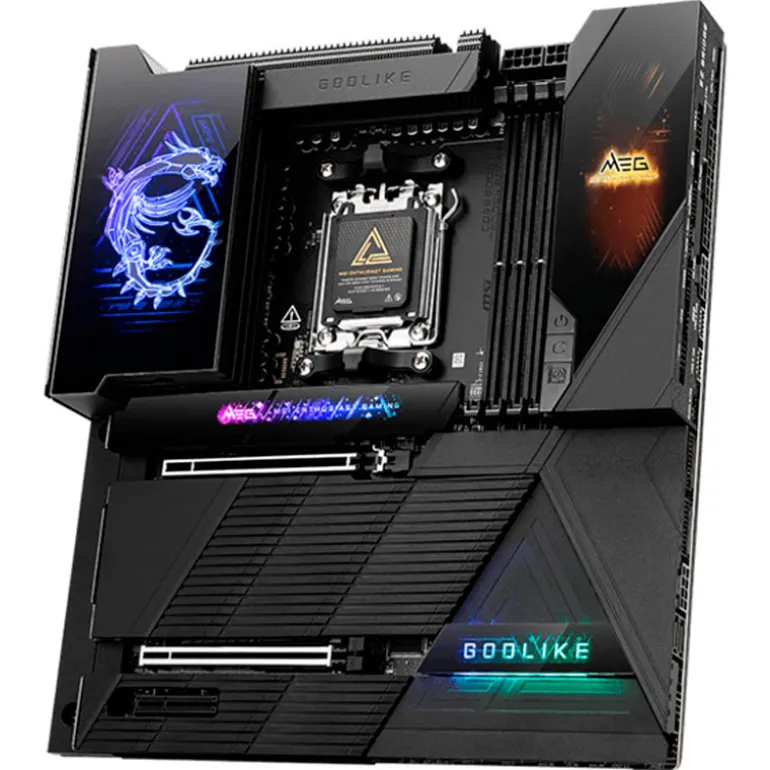

Placa Base MSI MEG X870E GODLIKE WIFI Socket AM5

Gráficos Integrados

• 2 x Puertos USB4 DisplayPort Tipo-C, compatible con DisplayPort 1.4 con HBR3
• Resolución máxima 4K@60Hz (disponible solo en procesadores con gráficos integrados)
• Las especificaciones gráficas pueden variar según la CPU instalada.

Ranuras de Expansión

• 2 x PCIe x16
• 1 x PCIe x4
• PCI_E1 (desde la CPU): PCIe 5.0 x16
• PCI_E2 (desde la CPU): PCIe 5.0 x8
• PCI_E3 (desde el chipset): PCIe 4.0 x4
• Modos de operación según CPU instalada:
  • PCI_E1 y PCI_E2:
    • PCIe 5.0 x16 / x0 o x8 / x8 (Ryzen鈩
    • PCIe 4.0 x8 / x0 (Ryzen鈩
    • PCIe 4.0 x4 / x0 (Ryzen鈩
  • PCI_E3:
    • PCIe 4.0 x4 (funciona a x2 si se usa M2_4, pero puede cambiarse a x4 en BIOS, deshabilitando M2_4)

Audio

• Realtek ALC4082 Codec + ESS9219Q Combo DAC/HPA
• Audio 7.1 canales USB de alto rendimiento
• Salida S/PDIF óptica
• Reproducción hasta 32 bits/384 kHz en el panel frontal

Almacenamiento

• 7 x Ranuras M.2
  • M.2_1 (desde la CPU): PCIe 5.0 x4, admite dispositivos 2280/2260
  • M.2_2 (desde la CPU): PCIe 5.0 x4, admite dispositivos 2280/2260
  • M.2_3 (desde el chipset): PCIe 4.0 x4, admite dispositivos 22110/2280
  • M.2_4 (desde el chipset): PCIe 4.0 x2, admite dispositivos 2280/2260
  • M.2_5 (desde el chipset): PCIe 4.0 x4, admite dispositivos 2280/2260
  • M.2_1 (a través de M.2 XPANDER-Z SLIDER GEN5): PCIe 5.0 x4, admite dispositivos 2280
  • M.2_2 (a través de M.2 XPANDER-Z SLIDER GEN5): PCIe 5.0 x4, admite dispositivos 2280
• 4 x Conectores SATA 6G
• Nota: Admite 5 ranuras M.2 integradas y 2 adicionales mediante tarjeta M.2.
• Consulte el manual para restricciones del disipador de calor en SSD M.2.

RAID

• Soporte para RAID 0, 1 y 10 en almacenamiento SATA y M.2 NVMe

Conectividad USB

• 4 x USB 2.0 Tipo-A (frontal)
• 4 x USB 5Gbps Tipo-A (frontal)
• 8 x USB 10Gbps Tipo-A (trasero)
• 5 x USB 10Gbps Tipo-C (trasero)
• 1 x USB 10Gbps Tipo-C (frontal)
• 1 x USB 20Gbps Tipo-C (frontal)
• 2 x USB 40Gbps Tipo-C (trasero)
• Nota: Los puertos USB 40Gbps Type-C en el panel trasero y la ranura M2_2 comparten ancho de banda PCIe 5.0 x4. Ambos operan en PCIe 5.0 x2 cuando hay un dispositivo en M2_2.
• El controlador USB4 admite hasta PCIe 4.0 x4.

Redes

• 1 x Marvell AQC113CS 10Gbps LAN
• 1 x Realtek 8126 5Gbps LAN

Conectores Internos de E/S

• 1 x Conector de alimentación ATX 24 pines
• 2 x Conectores de alimentación CPU de 8 pines
• 1 x Conector de alimentación PCIe 8 pines
• 1 x Conector USB Tipo-C para carga rápida (PD_PWR1)
• 1 x Conector de ventilador de CPU
• 2 x Conectores combinados de ventilador/bomba de refrigeración
• 1 x EZ Conn-header (JAF_2)
• 2 x Conectores de panel frontal (JFP)
• 1 x Conector de intrusión de chasis (JCI)
• 1 x Conector de audio frontal (JAUD)
• 2 x Conectores de sensor térmico (T_SEN)
• 1 x Conector de controlador de sintonización (JDASH)
• 1 x Conector LED RGB direccionable V2 (JARGB_V2)
• V-Check Point para medición de voltaje

Red Inalámbrica y Bluetooth

• Módulo Wi-Fi 7 preinstalado en M.2 (Key-E)
• Soporta MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz (320MHz) hasta 5.8Gbps
• Compatible con 802.11 a/b/g/n/ac/ax/be
• Bluetooth 5.4, MLO, 4KQAM

Iluminación LED

• 1 x Dynamic Dashboard III
• 1 x EZ Digit Debug LED
• 1 x Interruptor EZ LED Control

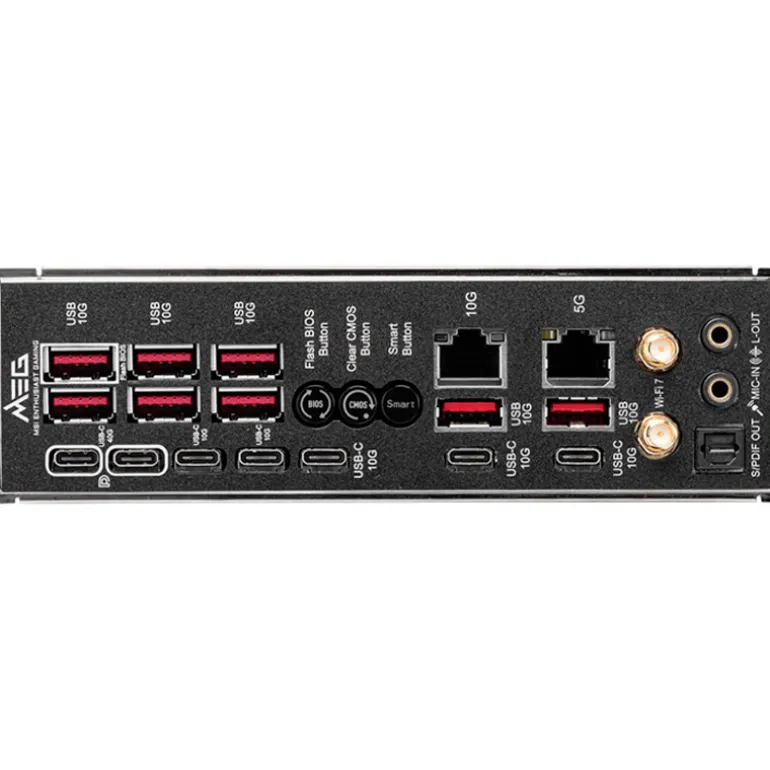

Puertos del Panel Trasero

• Botón Flash BIOS
• Botón Clear CMOS
• Botón Smart Button
• 1 x LAN 10G
• 1 x LAN 5G
• Wi-Fi / Bluetooth
• Conectores de audio HD
• 1 x USB 40Gbps Tipo-C
• 1 x USB 10Gbps Tipo-C
• 8 x USB 10Gbps Tipo-A
• 1 x S/PDIF óptico

Sistema Operativo

• Compatible con Windows 11 de 64 bits

Dimensiones

• Formato E-ATX
• 304.8mm x 277mm

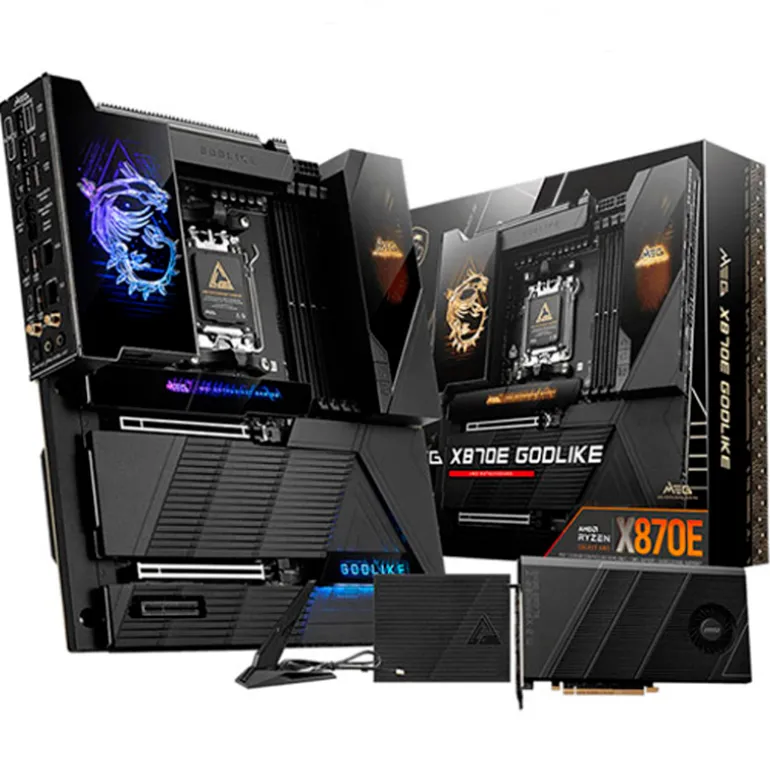

Contenido de la Caja

• Placa base Ti?n X870E
• M.2 XPANDER-Z SLIDER GEN5
• EZ Control Hub
• EZ Wi-Fi Antenna
• USB Drive
• GX870E GODLIKE
• Cables y adaptadores adicionales
• Guía de instalación rápida y documentación regulatoria
