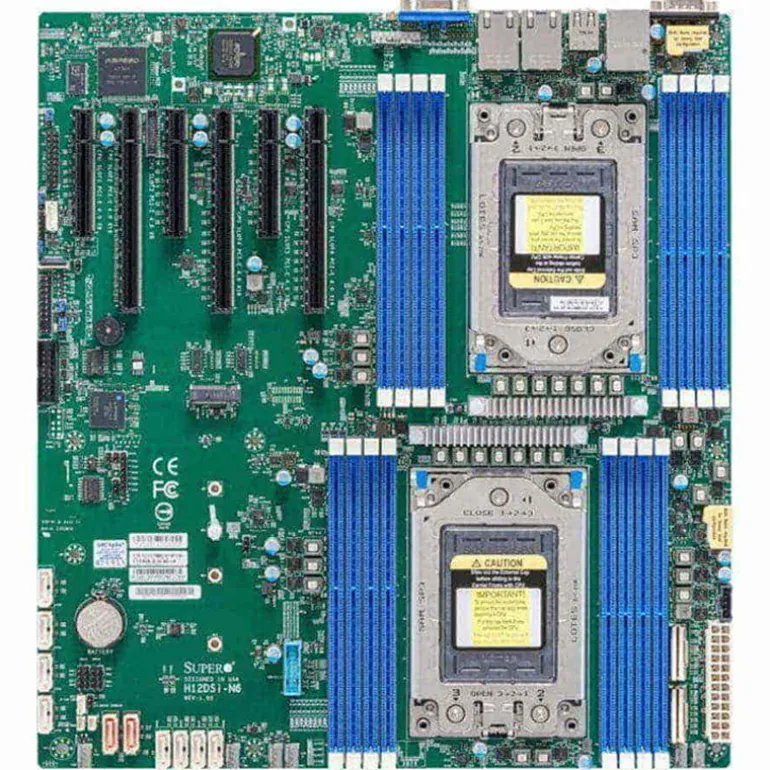

Placa Base Supermicro MBD-H12DSI-N6-B Socket SP3

General

• Marca / fabricante: Supermicro

• Modelo / referencia: MBD-H12DSi-N6-B (H12DSi-N6)

• Formato: E-ATX

• Dimensiones: 12″ x 13,05″ (30,5 x 33,1 cm)

Procesador / plataforma

• Sockets: 2x Socket SP3

• CPU compatibles: AMD EPYC鈩

• Núcleos (según ficha): hasta 64 núcleos

• Chipset: Sistema en chip

Memoria

• Ranuras: 16x DIMM

• Capacidad máxima: hasta 4TB SDRAM registrada ECC DDR4 a 3200MHz

• Tipo: DDR4-3200 Registered ECC, DIMM 288 pines (bañados en oro)

• Bus de memoria: 8 canales

• Recomendación (CPU dual): distribuir memoria por igual en bancos adyacentes

• Tamaños DIMM: 8GB / 16GB / 32GB / 64GB / 128GB / 256GB

• Voltaje: 1,2V

• ECC: corrige error de 1 bit y detecta error de 2 bits

Almacenamiento

• SATA: 10x SATA3 (6Gbps)

• SATA DOM: 2 conectores de alimentación SATA DOM

• NVMe interno: 4 puertos internos PCIe 4.0 NVMe x4

• M.2: 1x PCIe 4.0 x4

  • Formatos: 2280 / 22110

  • Key: M-Key

Red y gestión

• LAN: 2x 1GbE (Broadcom BCM5720L)

• IPMI: IPMI 2.0 con medios virtuales y KVM sobre LAN

• BMC: ASPEED AST2600

• LAN IPMI dedicada: 1x RJ45

Puertos y conectores (E/S)

• USB 2.0: 2 (traseros)

• USB 3.0: 4 (2 traseros + 2 por conectores)

• Vídeo: 1x VGA

• Serie: 1x COM (trasero)

• TPM: cabecera TPM 2.0

• Otros: 4 puertos internos PCIe 4.0 NVMe x4, 2 conectores SATA DOM

Ranuras de expansión

• PCIe 4.0 x16: 3

• PCIe 4.0 x8: 3

BIOS

• Tipo: AMI 256Mb SPI Flash EEPROM

• Funciones: Plug and Play (PnP), DMI 2.3, PCI 2.2, ACPI 6.2, soporte teclado USB, SMBIOS 3.1.1

Administración

• Software / herramientas: Super Doctor 5, Watchdog, NMI, SUM, IPMI 2.0, KVM con LAN dedicada

• Energía: gestión ACPI, recuperación tras pérdida de potencia AC

Monitorización de salud y refrigeración

• CPU/voltajes: voltajes núcleo CPU, +1,5V, +1,8V, +12V, +5V, +5V standby, VBAT, VRM CPU

• Ventiladores: hasta 8 ventiladores (tacómetro), 8 conectores 4 pines PWM, control de velocidad, control térmico para 8 headers

• Temperatura: CPU y chasis, soporte disparos térmicos CPU, lógica I²C

• LED: CPU/sobrecalentamiento del sistema

• Extras: detección de intrusiones en chasis y colector

Entorno operativo / cumplimiento

• Temperatura (operación): 10°C 鈥°C (50°F 鈥°F)

• Temperatura (no operativo): -40°C 鈥°C (-40°F 鈥°F)

• Humedad (operación): 8% 鈥ón)

• Humedad (no operativo): 5% 鈥ón)
