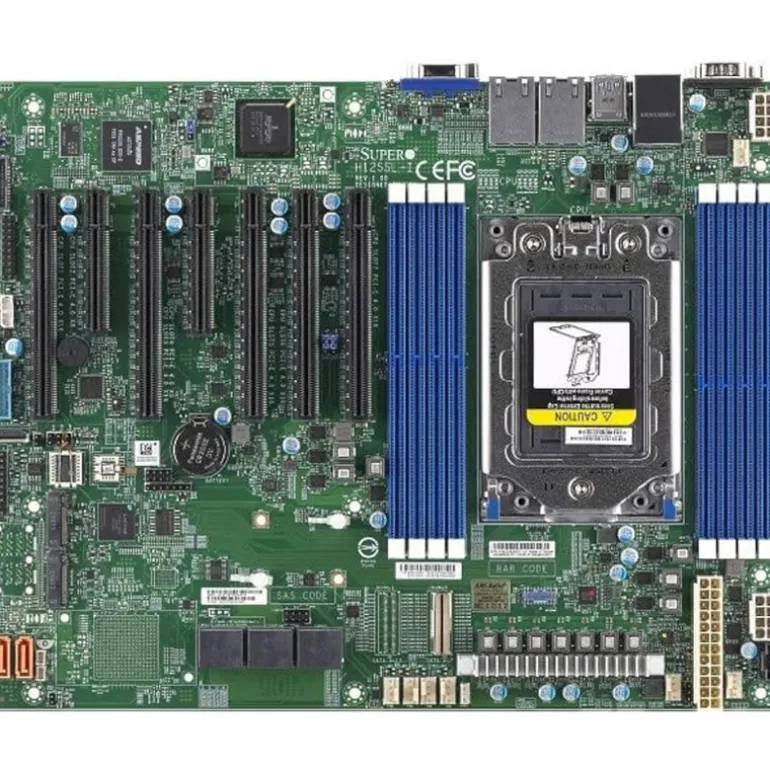

Placa Base Supermicro MBD-H12SSL-I-B Socket SP3 Bulk

General

• Modelo / referencia: H12SSL-i (MBD-H12SSL-i)

• Formato: ATX

• Dimensiones: 12″ x 9,6″ (30,5 x 24,4 cm)

Procesador / plataforma

• Socket: AMD SP3 (1 zócalo)

• CPU compatibles: AMD EPYC鈩

  • Nota: soporte 鈥渄irecto鈥

• Núcleos: hasta 64

• Chipset: SoC (System on Chip)

Memoria

• Ranuras: 8x DIMM

• Capacidad máxima: hasta 2TB

• Tipo: DDR4 3200 MHz Registered ECC (RDIMM), 288 pines (contactos bañados en oro)

• Canales de memoria: 8

• Tamaños DIMM: 8GB / 16GB / 32GB / 64GB / 128GB / 256GB

• Voltaje: 1,2V

• ECC: corrige error de 1 bit y detecta error de doble bit (con ECC)

Dispositivos integrados

• SATA: SATA3 (6Gbps)

• IPMI / BMC: ASPEED AST2500 (IPMI 2.0, medios virtuales sobre LAN, KVM sobre LAN)

• Gráficos: ASPEED AST2500 (VGA/BMC)

• Red:

  • 2x Gigabit LAN (Broadcom BCM5720)

  • 1x LAN dedicada IPMI (Realtek RTL8211F PHY)

Puertos y conectores (E/S)

• SATA: 8x SATA3 (6Gbps)

• Híbrido SATA/NVMe: 8x SATA3 o 2x NVMe mediante 1x SlimSAS x8

• LAN: 2x RJ45 Gigabit + 1x RJ45 IPMI dedicado

• USB: 6x USB 3.0 (4 traseros + 2 por header)

• Vídeo: 1x VGA

• Serie: 1x COM (trasero)

• DOM: 2x conectores de alimentación SATA DOM

• TPM: 1x cabecera TPM 2.0

Ranuras de expansión

• PCIe 4.0 x16: 5

• PCIe 4.0 x8: 2

M.2

• M.2: 2x (PCIe 4.0 x4)

• Formatos: 2280 / 22110

• Key: M-Key

Chasis compatibles (optimizado para H12SSL-i)

• 1U: SC813MFTQC-350CB2, SC813MFTQC-R407CB

• 2U: SC213BAC8-R1K23LPB, SC216BE1C4-R1K23LPB, SC825MBTQC-R802LPB, SC825TQC-R802LPB, SC826BE1C4-R1K23LPB, SCLA26AC12-R920LP1

• 3U: SC835TQC-R802B, SC836BE1C-R1K23B

• Torre media: SC732i-903B

• Torre/4U: SC745BAC-R1K23B, SC846BE1C-R1K23B

Servidores (con H12SSL-i)

• Modelos: AS-2014S-TR, AS-3014TS-i

BIOS

• Tipo: AMI 256Mb SPI Flash EEPROM

• Funciones: Plug and Play (PnP), DMI 2.3, PCI 2.2, ACPI 5.1, soporte teclado USB, SMBIOS 3.1.1

Administración

• Software / herramientas: Super Doctor 5, Watchdog, NMI, SUM, IPMI 2.0, KVM con LAN dedicada

• Energía: gestión ACPI, recuperación tras pérdida de potencia en CA

Monitorización de salud

• CPU/voltajes: voltajes núcleo CPU, +3,3V, +5V, +5V standby, +3,3V standby, VRM CPU, VBAT

• Ventiladores: hasta 7 ventiladores (tacómetro), hasta 7 headers 4 pines, PWM, zona de refrigeración dual, control de velocidad

• Temperatura: CPU y chasis, disparos térmicos CPU, control térmico en 7 headers, lógica I²C

• LED: LED CPU / sobrecalentamiento del sistema

• Extras: detección de intrusión en chasis, colector de intrusión, UID

Entorno operativo / cumplimiento

• Temperatura (operación): 10°C 鈥°C

• Temperatura (no operativo): -40°C 鈥°C

• Humedad (operación): 8% 鈥ón)

• Humedad (no operativo): 5% 鈥ón)
