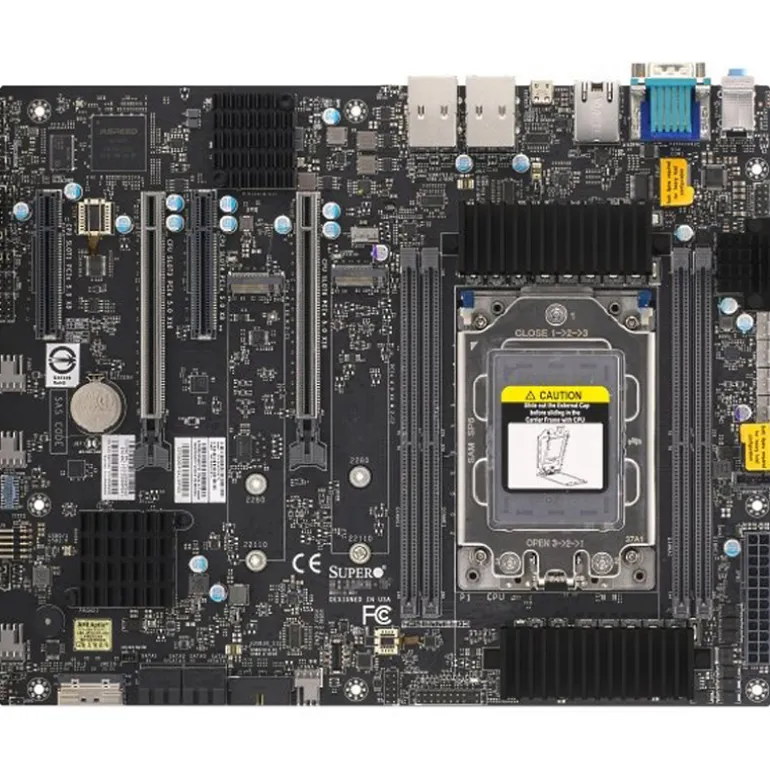

Placa Base Supermicro MBD-H13SRA-TF-O Socket sTR5 Single

General

• Marca / fabricante: Supermicro

• Modelo: MBD-H13SRA-TF-O

• Socket: sTR5 (LGA-4844), 1 zócalo

• Formato: ATX

• Dimensiones: 12″ x 9,6″ (30,48 x 24,384 cm)

Procesador

• CPU compatibles: AMD Ryzen鈩

• TDP CPU soportado: hasta 350W

• Máx. núcleos / hilos: hasta 96 núcleos / 192 hilos

Chipset y dispositivos integrados

• Chipset: TRX50

• Audio: ALC 888S HD Audio (5.1 canales)

• Red:

  • 2x 10GbE (Broadcom BCM57416)

  • LAN para IPMI (ASPEED AST2600) + LAN dedicada para IPMI

Memoria

• Ranuras: 4x DIMM

• Capacidad máxima: hasta 4TB ECC RDIMM (RDIMM / 3DS RDIMM)

• Tipo: DDR5 ECC RDIMM / 3DS RDIMM

• Velocidad: 5200 MT/s (1DPC) / 5200+ MT/s con overclocking

• Tamaños DIMM: 16GB / 24GB / 32GB / 48GB / 64GB / 96GB / 128GB / 256GB / 512GB / 1024GB

• Voltaje: 1,1V

• Nota: direccionamiento hasta 1TB/canal sujeto a la hoja de ruta de AMD para sTR5

Almacenamiento

• SATA: 4x SATA3 (6Gbps) con RAID 0/1/10

• M.2: 2x (PCIe 4.0 x4) con RAID 0/1

  • Formatos: 2280 / 22110

  • Key: M-Key

Puertos y conectores (E/S)

• USB 2.0: 2 (por cabecera)

• USB 3.2 Gen2x2: 1 (USB-C trasero)

• USB 3.2 Gen1x1: 2 (por header)

• USB 3.2 Gen2x1: 5 (4 traseros tipo A + 1 USB-C)

• Vídeo: 1x VGA

• Serie: 1x COM (trasero)

• TPM: 1x cabecera TPM

Ranuras de expansión

• PCIe 5.0 x16: 2 (con blindaje metálico)

• PCIe 5.0 x8: 2 (trasera abierta)

• MCIO: 1x conector PCIe 4.0 x8 (MCIO)

BIOS

• Tipo: AMI 32MB SPI Flash EEPROM

• Funciones: ACPI 6.5, SMBIOS 3.6 o posterior, UEFI 2.9, despertar RTC

Seguridad

• TPM: TPM 2.0 (hardware)

Monitorización de salud y refrigeración

• Sensores/lecturas: temperatura sistema, PCH, memoria, CPU, GPU, NVMe; voltajes (incl. Vmem, Vcore); +12V/+5V/+3,3V, standby; soporte disparo térmico CPU; temperatura HDD SAS

• Ventiladores: 7 conectores 4 pines (hasta 7 ventiladores)

• Bomba RL: 2 conectores 4 pines para bomba de refrigeración líquida CPU

• Indicadores/LED: sobrecalentamiento CPU/sistema, ventilador fallado, UID/UID remoto, actividad HDD, actividad LAN, LED CPU/estado suspensión

• Otras: detección de intrusión en chasis, monitorización fuente de alimentación, RoHS

Entorno operativo

• Temperatura (operación): 0°C 鈥°C

• Temperatura (no operativo): -20°C 鈥°C

• Humedad (operación): 10% 鈥

• Humedad (no operativo): 10% 鈥
