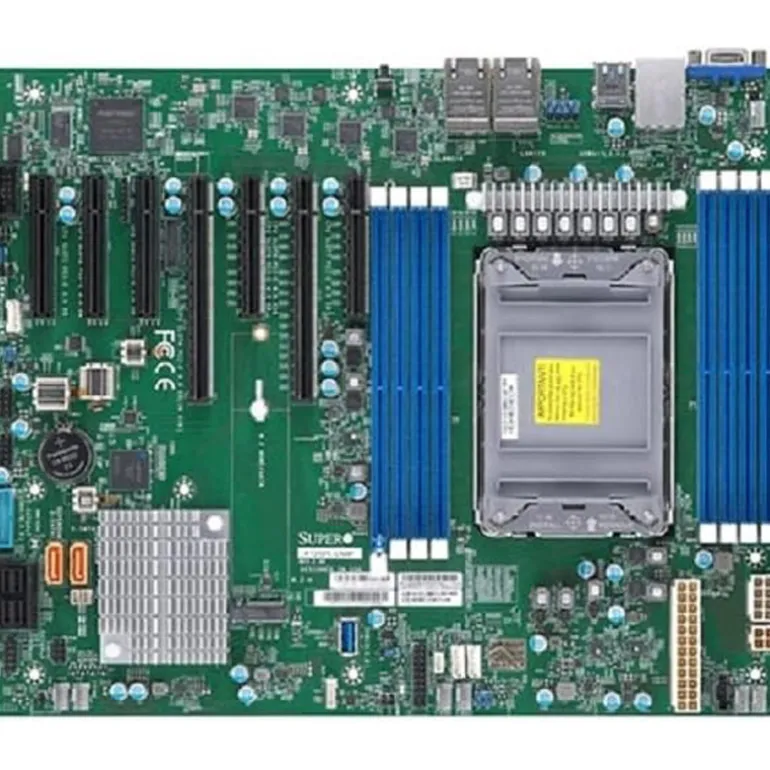

Placa Base Supermicro MBD-X12SPL-LN4F-B Socket 4189

General

• Formato: ATX

• Dimensiones: 12,1″ x 10″ (30,73 x 25,4 cm)

Procesador

• Socket: LGA4189 (Socket P+), 1 zócalo

• CPU compatibles: Intel® Xeon® Scalable 3ª generación

• TDP CPU soportado: hasta 270W

• Núcleos: hasta 40

Memoria

• Ranuras: 8x DIMM

• Capacidad máxima:

  • Hasta 2TB Intel® Optane鈩

  • Hasta 2TB 3DS ECC RDIMM DDR4-3200

  • Hasta 2TB 3DS ECC LRDIMM DDR4-3200

• Tipo: DDR4 ECC RDIMM (3DS) / LRDIMM (3DS)

• Velocidades: 3200 / 2933 / 2666 MT/s

• Tamaños DIMM: 8GB / 16GB / 32GB / 64GB / 128GB / 256GB

• Voltaje: 1,2V

• ECC: corrección de error de 1 bit

Chipset y dispositivos integrados

• Chipset: Intel® C621A

• SATA / RAID: 10x SATA3 (6Gbps) con RAID 0/1/5/10 (controlador Intel C621A)

• IPMI / BMC: ASPEED AST2600

• Gráficos: ASPEED AST2600 (BMC)

• Red: 4x Gigabit LAN (Intel® i210)

Puertos y conectores (E/S)

• SATA: 10x SATA3 (6Gbps)

• LAN: 4x RJ45 Gigabit

• USB 2.0: 6 (2 traseros + 4 por header)

• USB 3.2 Gen1: 5 (2 traseros + 2 por header + 1 tipo A)

• Vídeo: 1x VGA

• Serie: 1x COM (cabecera)

• DOM: 2x soporte SATA DOM con alimentación

• TPM: 1x cabecera TPM

Ranuras de expansión

• PCIe 4.0:

  • 1x x16

  • 1x x8 (en ranura x16)

  • 2x x8

• PCIe 3.0: 3x x8

M.2

• M.2: 1x (SATA o PCIe 3.0 x4)

• Formatos: 2280 / 22110

• Key: M-Key

BIOS

• Tipo: AMI UEFI

• Funciones: ACPI 6.2, SMBIOS 3.0 o posterior, UEFI 2.7

Administración

• Software / gestión: Redfish API, Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), SuperDoctor® 5, Super Diagnostics Offline, IPMI 2.0, KVM con LAN dedicada

• Energía: recuperación tras corte AC, ACPI Power Management, soporte disparos térmicos CPU

Seguridad

• TPM: TPM 2.0 (Módulo de Plataforma de Confianza)

Monitorización de salud

• Voltajes/estado: VBAT, voltajes CPU, 3,3V standby, +5V standby, +5V, +3,3V, +12V, +1,8V, intrusión de chasis, estado de 7 ventiladores

• LED: UID/UID remoto, LED suspensión, LED CPU/sobrecalentamiento

• Temperatura: soporte disparos térmicos CPU, PECI

• Ventiladores: 7 conectores 4 pines, control PWM/velocidad, monitorización y LED sobrecalentamiento

• Extras: WOL, UID, RoHS, cabecera/detección intrusión chasis, conector ATX Power, gestión ACPI, RoT

Entorno operativo

• Temperatura (operación): 0°C 鈥°C

• Temperatura (no operativo): -40°C 鈥°C

• Humedad (operación): 10% 鈥ón)

• Humedad (no operativo): 10% 鈥ón)
