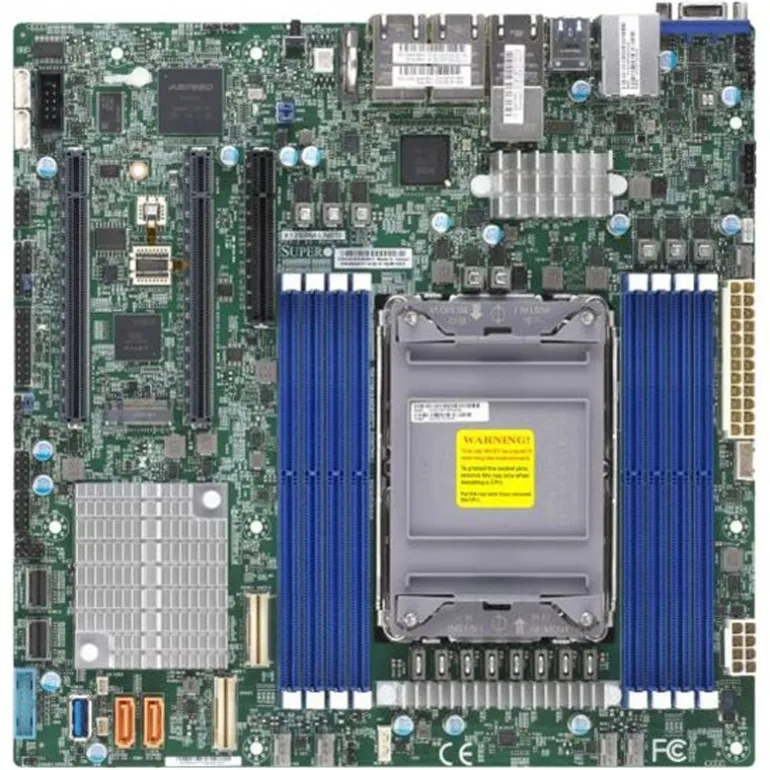

Placa Base Supermicro MBD-X12SPM-LN6TF-B Socket 4189

General

• Marca / fabricante: Supermicro

• Modelo / referencia: MBD-X12SPM-LN6TF-B (X12SPM-LN6TF)

• Formato: microATX

• Dimensiones: 9,6″ x 9,6″ (24,38 x 24,38 cm)

Procesador

• Socket: LGA-4189 (Socket P+), 1 zócalo

• CPU compatibles: Intel® Xeon® Scalable 3ª generación

• TDP CPU soportado: hasta 270W

• Núcleos: hasta 40

Chipset y dispositivos integrados

• Chipset: Intel® C621A

• IPMI / BMC: ASPEED AST2600

• Gráficos: ASPEED AST2600 (BMC)

Memoria

• Ranuras: 8x DIMM

• Capacidad máxima:

  • Hasta 2TB 3DS ECC RDIMM DDR4-3200

  • Hasta 2TB 3DS ECC LRDIMM DDR4-3200

  • Hasta 2TB Intel Optane鈩

• Tipo de memoria (según ficha): N/A

• Tamaños DIMM soportados:

  • RDIMM: 8GB / 16GB / 32GB / 64GB

  • LRDIMM: 64GB / 128GB

  • 3DS LRDIMM: 128GB / 256GB

• Voltaje: 1,2V

• ECC: corrección de error de 1 bit

Almacenamiento

• SATA: 10x SATA3 (6Gbps) con RAID 0/1/5/10 (controlador Intel C621A)

Red

• 4x 1GbE RJ45: Intel® I350-AM4

• 2x 10GbE RJ45 (10GBase-T): Intel® X550

Puertos y conectores (E/S)

• LAN: 4x RJ45 Gigabit + 2x RJ45 10GbE

• USB 2.0: 6 (2 traseros + 4 por conectores)

• USB 3.2 Gen1: 5 (2 traseros + 2 por conectores + 1 tipo A)

• Vídeo: 1x VGA

• Serie: 1x COM (cabecera)

• TPM: cabecera TPM

• SATA: 10x SATA3 (6Gbps)

Ranuras de expansión

• PCIe 4.0 x16: 2

• PCIe 4.0 x8: 1

M.2

• M.2: 1x (SATA o PCIe 3.0 x4)

• Formatos: 2280 / 22110

• Key: M-Key

BIOS

• Tipo: AMI UEFI

• Funciones: ACPI 6.0, despertar RTC, SMBIOS 3.0 o posterior

Administración

• Software / herramientas: Intel® Node Manager, IPMI 2.0, KVM con LAN dedicado, NMI, SPM, SUM, SuperDoctor® 5, Watchdog

• Energía: gestión ACPI, recuperación tras pérdida de alimentación AC

Monitorización de salud

• Voltajes/estado: +1,8V, +12V, +3,3V, +5V, +5V standby, 3,3V standby, voltajes CPU, VBAT, intrusión chasis, estado de 5 ventiladores

• Temperatura: disparo térmico CPU, PECI

• LED: CPU/sobrecalentamiento, UID/UID remoto, LED suspensión estática

• Extras: RoHS, UID, WOL, conector M.2 NGFF, protección por disparos térmicos CPU, recuperación tras pérdida AC, gestión ACPI

Entorno operativo

• Temperatura (operación): 0°C 鈥°C (32°F 鈥°F)

• Temperatura (no operativo): -20°C 鈥°C (-4°F 鈥°F)

• Humedad (operación): 10% 鈥ón)

• Humedad (no operativo): 10% 鈥ón)
