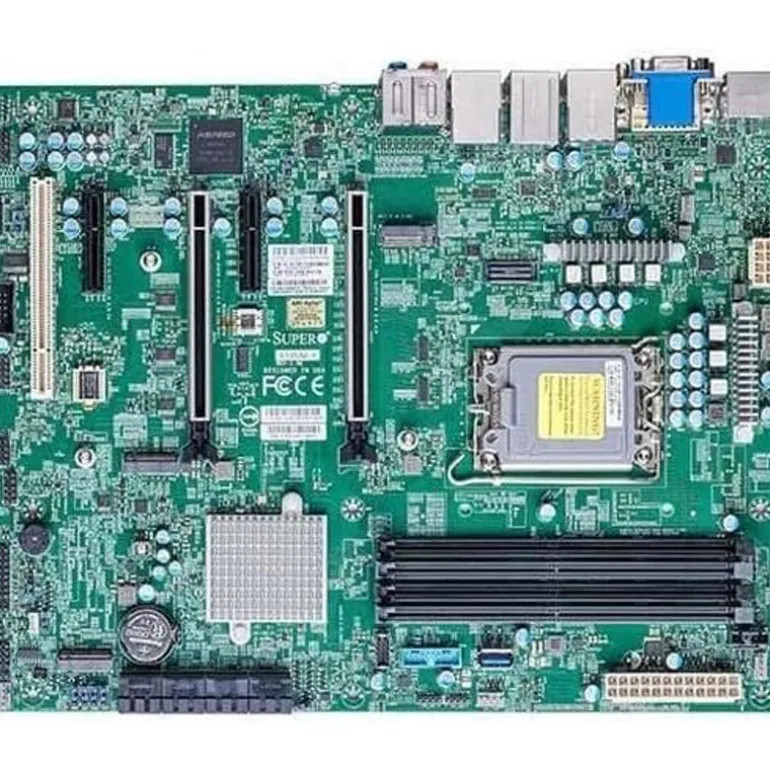

Placa Base Supermicro MBD-X13SAE-F-B Socket 1700

General

• Modelo / referencia: X13SAE-F (MBD-X13SAE-F)

• Formato: ATX

• Dimensiones: 12″ x 9,6″ (30,48 x 24,38 cm)

Procesador

• Socket: LGA1700 (1 zócalo)

• CPU compatibles: Intel® Core鈩ª Gen)

• TDP CPU soportado: hasta 125W

• Núcleos: hasta 16 (8+8)

Chipset y dispositivos integrados

• Chipset: Intel® W680

• IPMI / BMC: ASPEED AST2600 BMC

• Audio: ALC 888S HD Audio

• Red:

  • 1x Gigabit LAN (Intel® PHY I219LM, para AMT/vPro)

  • 1x 2,5GbE LAN (Intel® Ethernet i225LM)

  • 1x LAN dedicada IPMI (Realtek RTL8211F PHY)

Memoria

• Ranuras: 4x DIMM

• Capacidad máxima: 128GB

• Tipo: UDIMM sin búfer ECC / no ECC

• Velocidad indicada: DDR5-4400MHz

• Tamaños DIMM admitidos: 8GB / 16GB / 32GB

• Voltaje: 1,1V

Almacenamiento

• SATA: 8x SATA3 (6Gbps) con RAID 0/1/5/10 (controlador Intel W680)

Puertos y conectores (E/S)

• LAN: 1x RJ45 IPMI + 1x RJ45 Gigabit + 1x RJ45 2,5GbE

• USB 3.2 Gen2: 4 (4 traseros tipo A)

• USB 3.2 Gen1: 3 (2 por header + 1 vertical)

• USB 3.2 Gen2x2: 2 (1x USB-C trasero + 1 por header)

• USB 2.0: 4 (por headers)

• Vídeo: 1x VGA + 1x DVI-D + 1x DisplayPort 1.4a + 1x HDMI 2.1

• Serie: 1x COM (cabecera)

• TPM: 1x cabecera TPM

Ranuras de expansión

• PCIe 5.0 x16: 2 (x16/NA o x8/x8)

• PCIe 3.0 x4: 2

• PCI 32-bit: 1 (5V)

M.2

• M.2: 3x (PCIe 4.0 x4)

• RAID M.2: 0 / 1 / 5

• Formato: 2280

• Key: M-Key

BIOS

• Tipo: SPI Flash 256MB con BIOS AMI

• Funciones: ACPI 6.0, Plug and Play (PnP), teclas rápidas de rescate, auto detección de risers, SMBIOS 3.0 o posterior

Administración

• Software: SuperDoctor® 5, SUM, SSM, AMT, vPro, Watchdog, IPMI v2.0 con soporte KVM

• Gestión: SuperDoctor 5

• Energía: recuperación tras corte AC, gestión ACPI, anulación botón power, Wake-on-LAN

Monitorización de salud

• Voltajes/temperaturas: VBAT, sistema, CPU, +12V, +5V, +3,3V, standby, PCH (1,05V y +1,8V), apagado térmico CPU

• LED: encendido, error catastrófico

• Ventiladores: 5 conectores 4 pines, control de velocidad, LED sobrecalentamiento

• Extras: disparo térmico CPU, recuperación tras pérdida AC, intrusión chasis, conector ATX Power, gestión ACPI, conector alimentación 8 pines 12V

Entorno operativo

• Temperatura (operación): 0°C 鈥°C

• Temperatura (no operativo): -20°C 鈥°C
