General
-
Marca / fabricante: Supermicro
-
Modelo / referencia: MBD-X13SAQ-B (X13SAQ)
-
Formato: Micro-ATX
-
Dimensiones: 9,6″ x 9,6″ (24,38 x 24,38 cm)
Procesador
-
Socket: LGA1700 (1 zócalo)
-
CPU compatibles: Intel® Core鈩ª Gen)
-
TDP CPU soportado: hasta 125W
-
Núcleos: hasta 16
Chipset y dispositivos integrados
-
Chipset: Intel® Q670E
-
Red: Doble LAN con Intel® Ethernet i225LM
-
SATA / RAID: Controlador Intel Q670E con 8x SATA3 (6Gbps) y RAID 0/1/5/10
Memoria
-
Ranuras: 4x DIMM
-
Capacidad máxima: hasta 128GB
-
Tipo: UDIMM DDR5 (sin búfer)
-
Velocidades indicadas: 4000 / 3200 / 2933 / 2666 MHz
-
Tamaños DIMM: 4GB / 8GB / 16GB / 32GB
-
Voltaje: 1,1V
Almacenamiento
-
SATA: 8x SATA3 (6Gbps)
Puertos y conectores (E/S)
-
USB 2.0: 4 (2 traseros tipo A + 2 por header)
-
USB 3.1 Gen2: 4 (2 traseros tipo A + 2 por header)
-
USB 3.1 Gen1: 2 (por header)
-
USB 3.2 Gen2x2: 2 (2 traseros tipo C)
-
Vídeo: 1x VGA + 1x DVI-D + 1x DisplayPort 1.4a + 1x HDMI 2.0b
-
Serie: 6x COM (2 cabeceras + 4 cabeceras)
-
TPM: cabecera TPM + chip TPM
Ranuras de expansión
-
PCIe 5.0 x16: 1
-
PCIe 4.0 x4: 1 (en ranura x8)
-
PCIe 3.0 x4: 1
-
PCIe 3.0 x2: 1 (en ranura x4)
-
SlimSAS (PCIe 4.0 x4): 1
M.2
-
M.2: 1x (PCIe 4.0 x4)
-
Formato: 2280 / 22110
-
Key: M-Key
BIOS
-
Tipo: AMI UEFI
-
Funciones: ACPI 6.1, SMBIOS 3.0 o posterior, PCI FW 3.0, UEFI 2.7, despertar RTC
Administración
-
Software: SuperDoctor® 5, AMT, vPro
-
Gestión: Wake-on-LAN, Watchdog
-
Energía: recuperación tras corte AC, gestión ACPI, conector ATX Power, soporte para disparos térmicos CPU
Monitorización de salud
-
Voltajes/estado: VBAT, PCH 1,05V, +5V standby, +5V, +3,3V, +12V, +1,8V, +1,5V, +1,35V, tacómetro (4 ventiladores)
-
LED: LED de encendido
-
Temperatura: CPU y chasis, soporte disparos térmicos CPU
-
Ventiladores: 4 conectores 4 pines (hasta 4 ventiladores)
-
Extras: RoHS, intrusión de chasis, conector ATX Power, gestión ACPI, conector M.2 NGFF
Entorno operativo
-
Temperatura (operación): 0°C 鈥°C
-
Temperatura (no operativo): -40°C 鈥°C
-
Humedad (operación): 10% 鈥ón)
-
Humedad (no operativo): 5% 鈥ón)

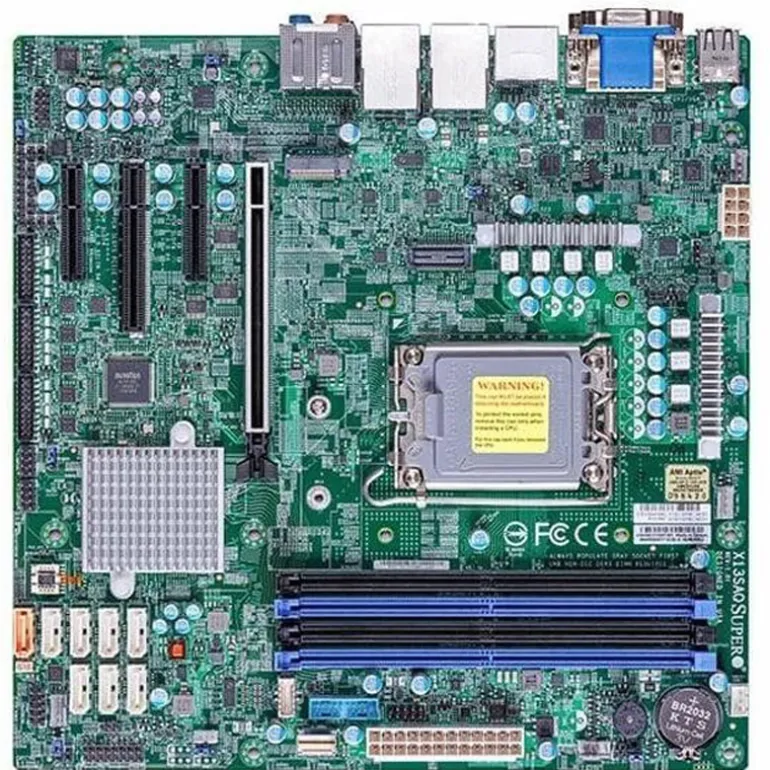

Placa Base Supermicro MBD-X13SAQ-B Socket 1700
La Supermicro MBD-X13SAQ-B (X13SAQ) es una placa base Micro-ATX Socket LGA1700 orientada a entornos profesionales y corporativos, compatible con Intel Core 12ª Gen (además de Pentium/Celeron) y chipset Intel Q670E. Ofrece una base robusta para equipos de trabajo con DDR5, múltiples salidas de vídeo, gran conectividad USB (incluyendo USB-C 3.2 Gen2x2) y opciones de expansión modernas con PCIe 5.0.
Compatible con Intel Core i9/i7/i5/i3 de 12ª Gen (y Pentium/Celeron) con TDP hasta 125W.
Chipset Intel Q670E y enfoque empresarial
Pensada para estabilidad, conectividad y despliegues corporativos, con soporte de funciones de gestión (AMT/vPro según plataforma).
Memoria DDR5 hasta 128GB
4 ranuras DIMM con soporte de UDIMM DDR5 para configuraciones avanzadas de productividad.
Expansión moderna: PCIe 5.0 + SlimSAS
Incluye 1x PCIe 5.0 x16 y conectividad adicional mediante SlimSAS PCIe 4.0 x4, ideal para ampliaciones.
Conectividad USB completa con USB-C de alto ancho de banda
Integra múltiples puertos USB, incluyendo 2x USB-C 3.2 Gen2x2 traseros.
Salida de vídeo multi-puerto
Conexiones VGA, DVI-D, DisplayPort 1.4a y HDMI 2.0b para máxima compatibilidad con monitores.
Doble LAN Intel integrada
Incluye 2 puertos de red basados en Intel i225LM.
