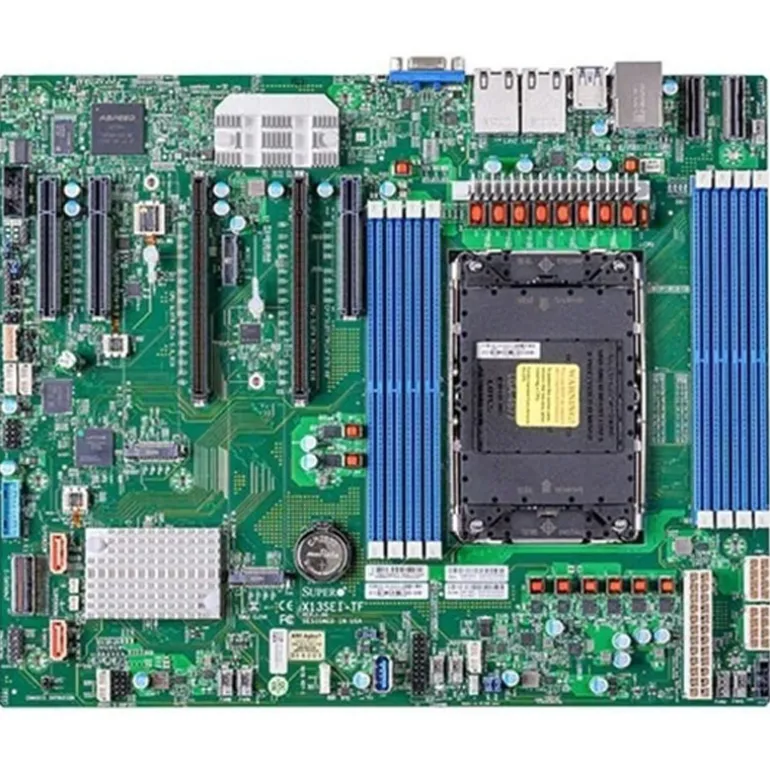

Placa Base Supermicro MBD-X13SEI-TF-B Socket 4677

General

• Formato: ATX

• Dimensiones: 12,3″ x 10,1″ (31,24 x 25,65 cm)

Procesador

• Socket: LGA4677 (Socket E), 1 zócalo

• CPU compatibles: Intel® Xeon® Scalable 4ª generación

• TDP CPU soportado: hasta 350W

• Núcleos: hasta 60

Memoria

• Ranuras: 8x DIMM

• Capacidad máxima: hasta 2TB 3DS ECC RDIMM

• Tipo: DDR5 ECC RDIMM (3DS)

• Velocidades: 4800 / 4400 / 4000 MHz

• Rendimiento indicado: hasta 4800 MT/s (1DPC)

• Tamaños DIMM: 16GB / 32GB / 64GB / 128GB / 256GB

• Voltaje: 1,1V

• ECC: corrección de error de 1 bit

Chipset y dispositivos integrados

• Chipset: Intel® C741

• IPMI / BMC: ASPEED AST2600

• Gráficos: ASPEED AST2600 (BMC)

• Red: Doble 10GBase-T (Intel® X550)

Almacenamiento

• SATA: 10x SATA3 (6Gbps) (controlador Intel C741)

Puertos y conectores (E/S)

• LAN:

  • 2x RJ45 10 Gigabit Ethernet

  • 1x RJ45 dedicado IPMI

• USB 2.0: 2 (traseros)

• USB 3.2 Gen1: 4 (2 traseros + 1 tipo A + 1 por header)

• Vídeo: 1x VGA D-Sub

• Serie: 1x COM (cabecera)

• DOM: 2x soporte SATA DOM con alimentación

• TPM: 1x cabecera TPM

Ranuras de expansión

• PCIe 5.0 x16: 2

• PCIe 5.0 x8: 3

• MCIO (PCIe 5.0 x8): 2 conectores PCIe 5.0 MCIO

M.2

• M.2: 2x (PCIe 5.0 x4)

• Formatos: 2280 / 22110

• Key: M-Key

BIOS

• Tipo: AMI UEFI

• Funciones: ACPI 6.4, SMBIOS 3.5 o posterior, UEFI 2.8

Administración

• Software / herramientas: SuperDoctor® 5, SPM, SUM, SSM, IPMICFG, IPMIView (Linux/Windows), SMCIPMITool

• Funciones relacionadas: soporte TPM, detección de intrusión en chasis

Monitorización de salud

• Voltajes/estado: VBAT, voltajes CPU/chipset/memoria, +12V, +5V, +3,3V, +5V standby, cabecera intrusión chasis, estado de 6 ventiladores

• LED: UID/UID remoto, LED CPU/sobrecalentamiento

• Temperatura: CPU y chasis, disparos térmicos CPU, Thermal Monitor 2 (TM2), PECI

• Ventiladores: 7 conectores 4 pines, control de velocidad, LED sobrecalentamiento, tacómetro (7 ventiladores)

• Extras: WOL, UID, soporte para gestor de nodos, conector M.2 NGFF, recuperación tras pérdida AC, intrusión chasis, gestión de energía ACPI
